程序升温脱附技术（TPD）是表征氧化物表面酸性位点的最广泛、灵活的方法之一 [^{1 – 5}]。测定氧化铝、无定形硅铝氧化物和分子筛材料酸性位的数量和强度，对认识和预测催化剂的性能非常重要。对于几个典型的工业化反应 （例如：正己烷裂解、二甲苯异构化、丙烯聚合、甲醇制烯烃、甲苯歧化和异丙苯裂解等），它们的反应速率都随 H – ZSM – 5 中 Al 含量（酸性位点）呈线性增加 [^{6 – 11}]。催化剂活性与很多因素有关，但 Brønsted 酸位点密度通常是其中最重要的参数之一。

利用 TPD 技术表征酸性位点通常使用这 3 种类型的探针分子：氨，非活性蒸汽和活性蒸汽。氨的程序升温脱附（NH₃ – TPD）因其技术简单而成为较为广泛使用的固体酸位点密度表征方法。而采用 NH₃ – TPD 方法测得的酸性位点数量往往偏多，这是由于氨分子较小，使其能相对更容易地进入到催化剂的大部分孔道中，而裂解和加氢裂化反应中的大分子仅能够进入较大的微孔和介孔中。此外，氨是碱性分子，能够滴定对催化活性可能没有贡献的弱酸性位点，同时由于氨的强极性，导致已吸附的氨也能吸附气相中额外的氨分子。

较大的非活性胺类如吡啶和叔丁胺常常可以替代氨使用，因为他们的尺寸与催化裂解反应所需要的尺寸范围相当，同时它们只能滴定强酸和中强酸位点。这些探针常用于吡啶吸附红外光谱法表征，然而由于消光系数比较难测定，吡啶吸附红外光谱法常用于定性分析，较少用于测定酸位点密度。

最常用的活性探针分子为丙胺，这些胺可以发生反应，在 Brønsted 酸位点上分解为丙烯和氨。胺的程序升温分解是目前测定 Brønsted 酸中心浓度最为常见的技术。该方法基于烷基铵离子（被 Brønsted 酸位点质子化的吸附烷基胺）的形成，并通过类似于 Hofmann 消除反应在特定的温度范围内分解为氨和烯烃。

只要烷基链放出一个氢原子可以形成烯烃，由于胺的尺寸足够小可以接近 Brønsted 酸位点，所测量的酸位点密度与使用的某一特定胺分子没有关系。该技术对于无定形和晶体固体酸的表征也非常有价值。

Micromeritics AutoChem 系列化学吸附仪可以使用有机胺和其他碱性蒸汽进行蒸汽吸附测试，并且仪器可对内部管线、阀门和检测器进行加热，以防止实验蒸汽在仪器内部冷凝。

预处理

样品在 100°C 下流动的氦气中吹扫一小时，以除去水蒸汽，并避免因急剧气化而影响样品（分子筛）结构。随后以 10°C/min 的升温速率将样品升温至 500°C 并保温两小时，以去除强键合吸附物种并活化样品。最后，样品在氦气中吹扫并冷却至 120°C。

吸附

下一步则是样品在 120°C 下吸附碱性蒸汽至饱和，在这个稍高温度下吸附，可以最小化样品对氨或其他有机胺的物理吸附。当使用氨气为吸附气体时，要使得样品被吸附饱和，通常可采用以下两种方法：(1) 脉冲氨气吸附法，即采用固定体积的 loop 环，累积多次注入环内气体，气体流过样品后样品被吸附饱和；(2) 连续流动法，即氨气流过样品一段时间后，使样品吸附饱和。其中，采用第一种脉冲氨气吸附法还可以比较氨的脉冲吸附量与随后的 TPD 脱附量。

当使用有机胺时则需要采用蒸汽发生器。样品通过使用内置的 loop 环和脉冲吸附使其吸附饱和。AutoChem 仪器的蒸汽发生器包括温度控制阀、回流冷凝器和盛装探针液体的贮存瓶。控温系统可精确控制蒸汽组份，这对具有高蒸汽压的液体来说尤为重要。需要注意的是，控温系统各部位的设定温度应根据所使用的有机胺种类进行调整，特别是阀的温度通常设置到 110°C，以防止有机胺在阀内冷凝。通过控制冷凝器的温度可以控制液体蒸汽压和 loop 环中的蒸汽浓度。而应用安托因方程可以计算出产生 0.1 – 0.2bar 蒸汽压时（即道尔顿方程计算得到分压为 10 – 20% 时的蒸汽组成）所需的温度，即仪器需要的加热温度。安托因方程如下所示：

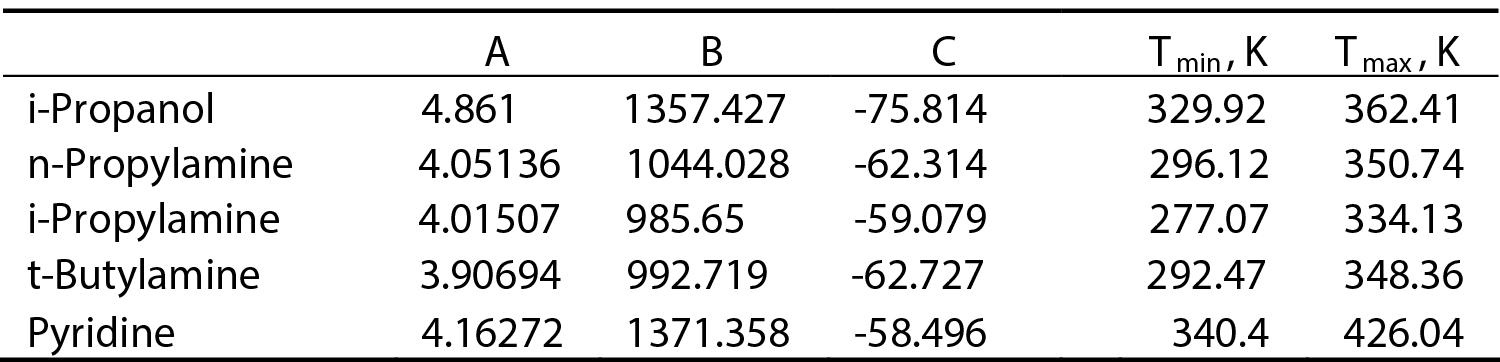

表 1 给出了几种常见液体的安托因常数。AutoChem 仪器中盛装液体的贮存瓶温度应略高于冷凝器温度的 5 – 10°C，且低于液体的沸点。这样可以确保蒸汽发生器能提供稳定的蒸汽压力而不使液体沸腾。

样品在饱和吸附氨、吡啶或者丙胺后，需要采用流动的氦气吹扫至少 1 小时，以除去材料孔道内物理吸附的探针分子。

脱附

程序升温脱附简单易行，将样品以 10°C/min（或其它的温度速率）的速率升温至 500°C。需要注意的是 TPD 的温度不要超过样品制备时的最高温度。当超过最高制备温度时，可能会造成与探针分子无关的其它物种从样品中释放出来，影响测试结果的准确性。

在氨或者非活性探针（吡啶或者叔丁胺）的 TPD 过程中，仪器内置的热导检测器（TCD）将记录脱附物种的浓度。而对于活性探针分子（丙胺）TPD，需要结合质谱定量分析酸性位点的密度，此时会同时脱附出几种分子：氨、丙烯和胺。

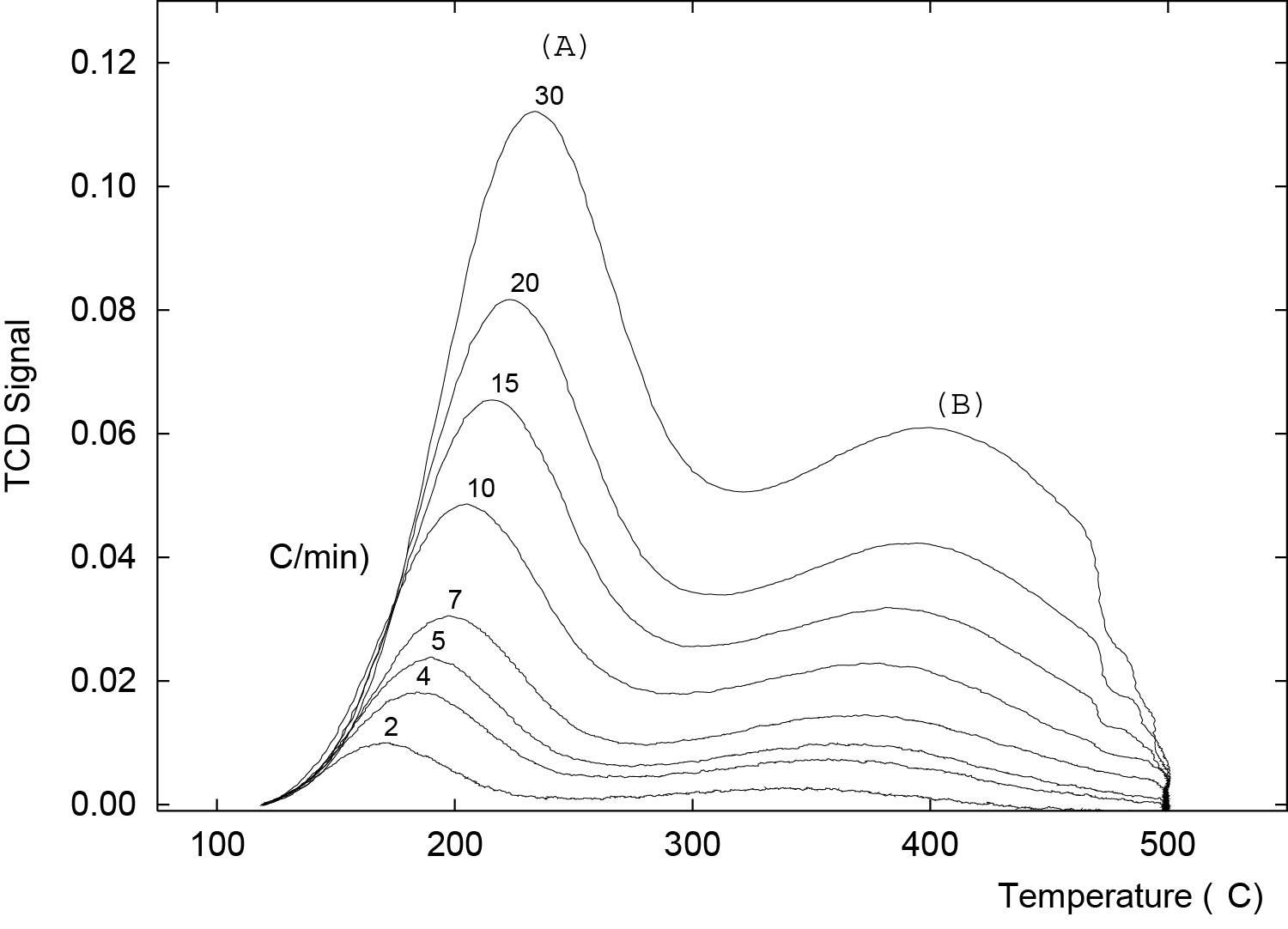

图 1 为样品在不同升温速率下的 NH₃ – TPD 图，升温速率分别为 2, 4, 5, 7, 10, 15, 20 和 30°C/min。由图中可以看出分子筛表现出 A 和 B 两个明显不同的酸性位点。

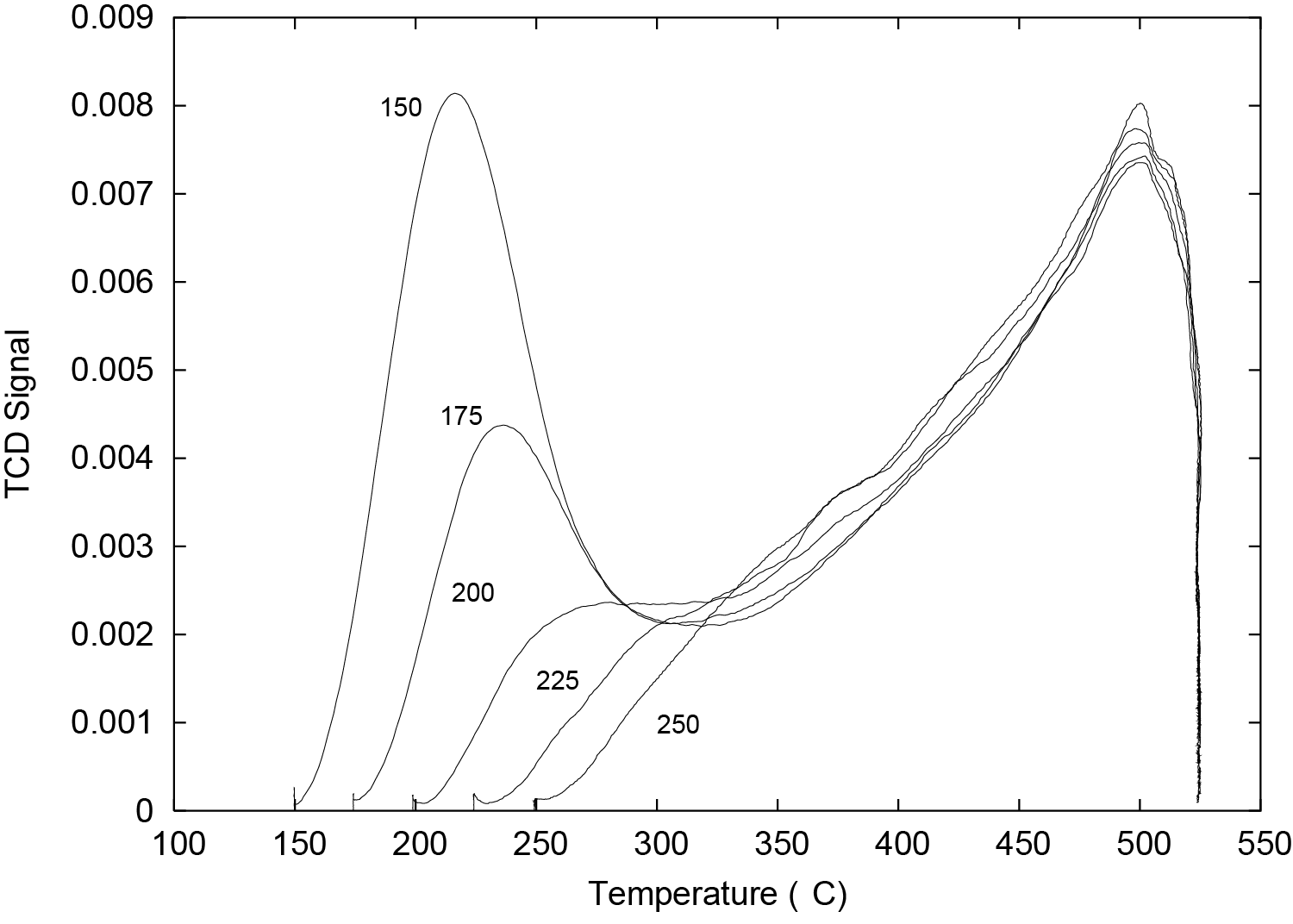

图 2 为不同吸附温度的吡啶 TPD 图，升温速率为 10°C/min，吸附温度分别为 150, 175, 200, 225 和 250°C。这些吡啶 TPD 曲线说明了吸附温度对弱吸附吡啶数量的影响，而强吸附吡啶数量则随吸附温度几乎没有变化。

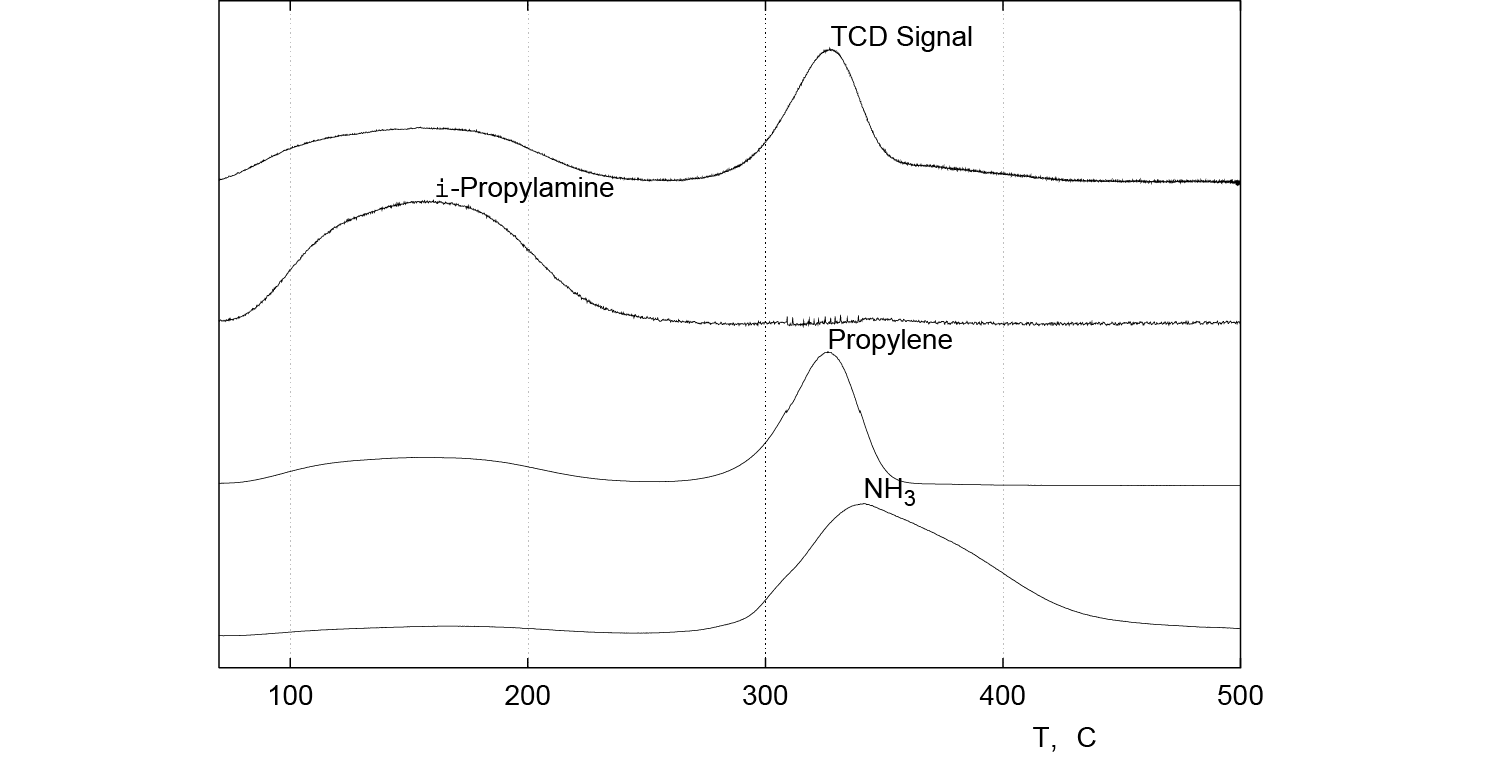

异丙胺的 TPD 要结合质谱仪检测，如图 3 所示。当温度低于 300°C 时，TPD 产物为异丙胺，高于 300°C 时，异丙胺完全脱附，TPD 产物为 Hoffman 反应产生的丙烯和氨。图 3 清晰反映了高于 300°C 时脱附的分解出产物，由于氨在 ZSM – 5 上的再吸附，氨的脱附滞后于丙烯的脱附。丙烯的脱附量常用于计算酸位点的数量。

处理胺的一些注意事项：

• 需要在通风橱内把吡啶加入到蒸汽发生器的液体贮存瓶中。
• 为了减少吡啶的臭味，可以先将蒸汽发生器液体贮存瓶放在冰浴中冷却 30 分钟，待瓶中装好吡啶后，再将其置入冰浴中以降低蒸汽压。
• 使用吡啶前，务必查看 MSDS（化学品安全技术说明书），了解吡啶的相关性质和处理事项。
• 注入胺蒸汽后，需要采用惰性气体吹扫蒸汽阀（不是蒸汽发生器）约 30 分钟，蒸汽阀带应加热至 110°C。

参考文献

1. R. J. Gorte and D. White, Topics in Catalysis, 4 (1997) 57
2. A.I. Biaglow, C. Gittleman, R.J. Gorte, R.J. Madon, Journal of Catalysis, 129 (1991) 88
3. A.I. Biaglow, D.J. Parrillo, G.T. Kokotailo, R.J. Gorte, Journal of Catalysis, 148 (1994) 213
4. T.J. Gricus Kofke, R.J. Gorte, W.E. Farneth, Journal of Catalysis, 114 (1988) 34
5. T.J. Gricus Kofke, R.J. Gorte, G.T. Kokotailo, W.E. Farneth, Journal of Catalysis, 115 (1989) 265
6. W.O. Haag, Studies in Surface Science and Catalysis, 84 (1994) 1375.
7. D.H. Olson, W.O. Haag, R.M. Lago, Journal of Catalysis, 61 (1980) 390
8. W.O. Haag, N.Y.Chen, Catalysis Design: Progress and Prospectives, L.L.Hegedus, Ed., Wiley, New York (1987) 181
9. J. Tittensor, R.J. Gorte, D. Chapman, Journal of Catalysis, 138 (1992) 714
10. E.P. Parry, Journal of Catalysis, 2 (1963) 371
11. J.L. Woolery, G.H. Kuehl, H.C. Timken, A.W. Chester, J.C. Vartuli, Zeolites, 19 (1997) 288
