微型流动反应器(FR)

先进的催化剂评估

  • 具有最高准确性和可重复性的实时结果
  • 自动执行多个编程实验,包括完整的数据采集
  • 灵活配置,可用于关键反应:费托合成、氨合成/分解、甲醇合成、蒸汽/干转化、萨巴蒂尔过程、加氢等。

概述

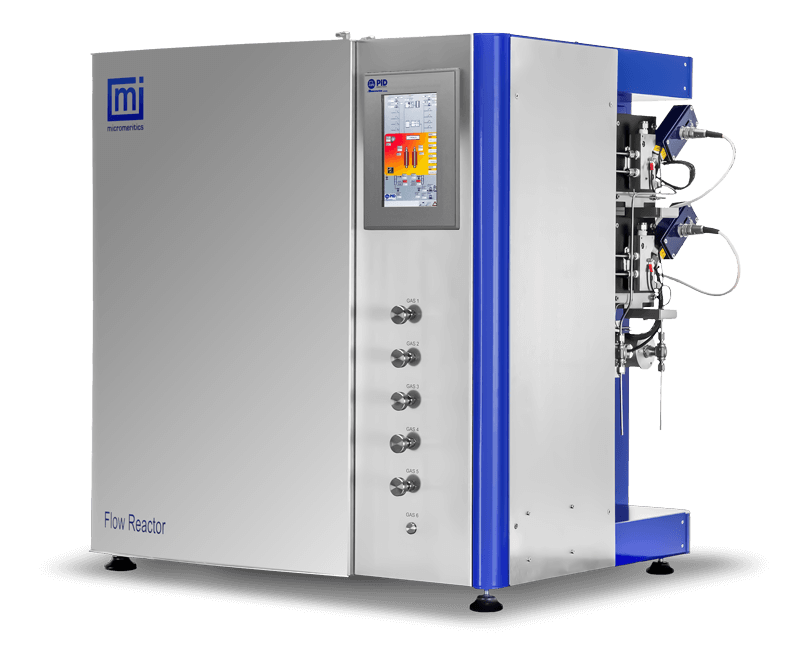

作为一款台式、交钥匙型微型流动反应器,Micromeritics FR 系统可提供:

全面的工艺条件

  • 反应条件最高可达 1000°C,200 bar,配置高分辨率专利压力控制阀精度可达 ±0.1 bar
  • 最多配置 6 路进气口和 2 路液体进料口
  • 连续测量气体或液体产物,配置超低死体积的专利气液或气液液分离器

快速部署、简单易用的系统

  • 自动化软件,运行完全无需看管
  • 高度集成安全系统,具有警报、失效保护、意外状况自动化响应功能
  • 台式系统可测试几毫克到几克的催化剂样品

FR 系统,可完全模拟实际工况,降低扩产风险,缩短开发时间。

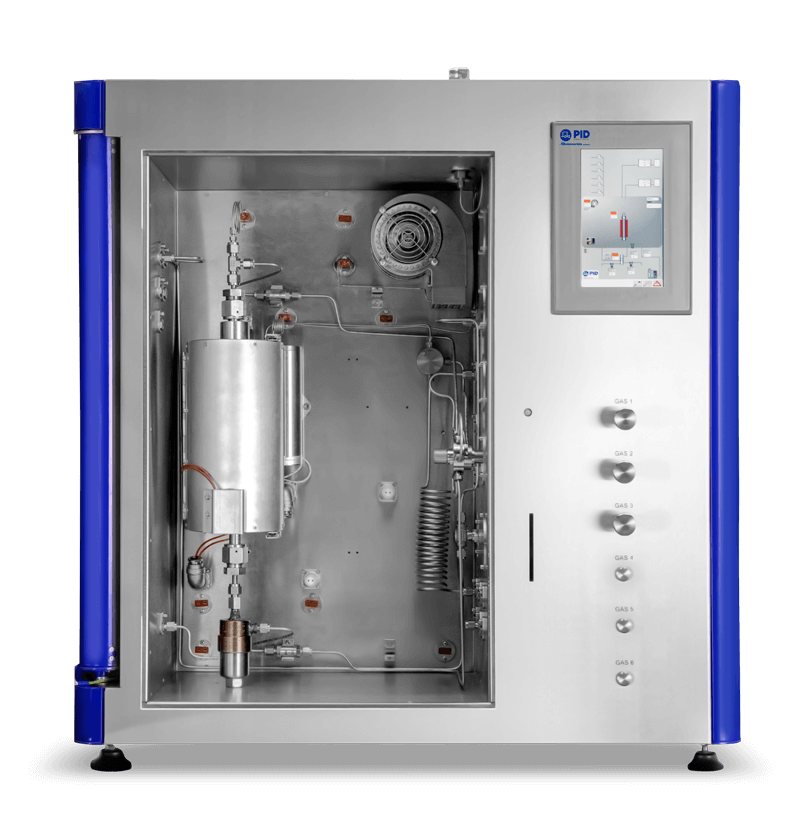

特点

1

恒温热箱

2

可互换反应器

3

反应炉

4

液体进料

5

触摸屏

6

6 路进气口

7

气液和气液液分离器

8

压力控制阀

9

自动六通阀

1. 恒温热箱

提供稳定的等温工作区域,防止蒸汽冷凝,提供长期稳定性。

2. 可互换反应器

可耐 1000°C 高温和 200 bar高压,适用于多种化学反应的材料;反应器拥有最低限的死体积,简化了从台式反应器到微型反应器的过渡。

3. 独立控制的反应炉

(FR-100:一个,FR-200:两个)提供稳定均匀的温度控制,最高可达 1000°C。

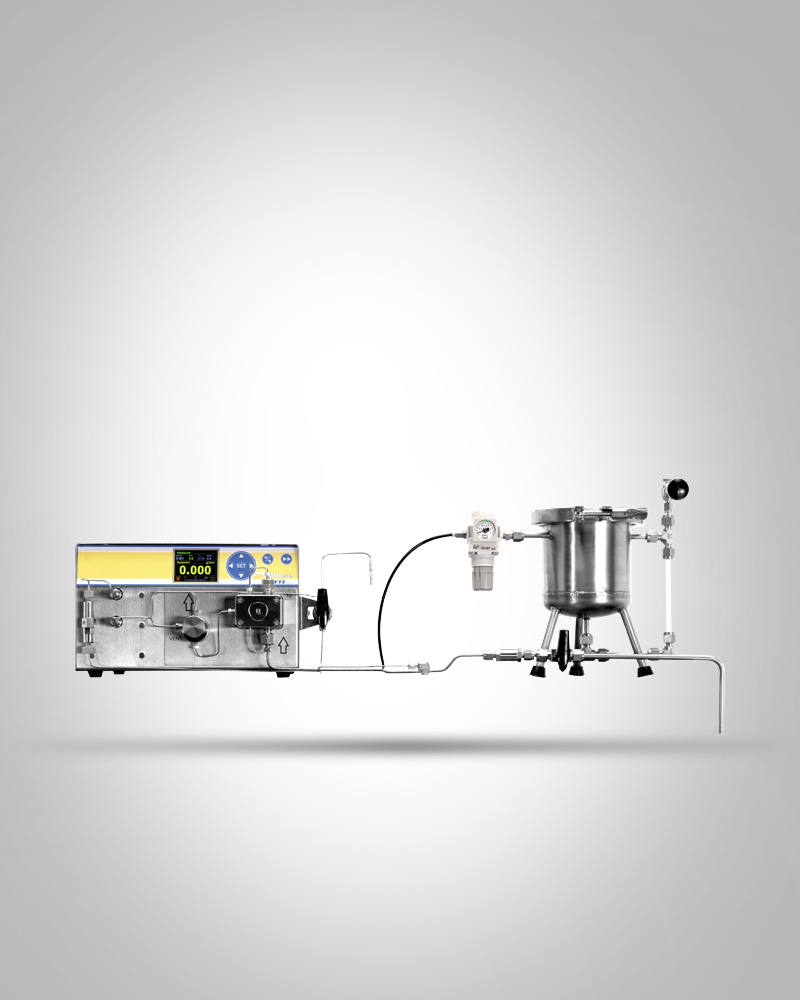

4.液体进料

由高压液体泵或注射器泵控制,精确控制液体流速。

5.触摸屏

大尺寸、全彩触摸屏可实时观察实验状态、修改实验设置。

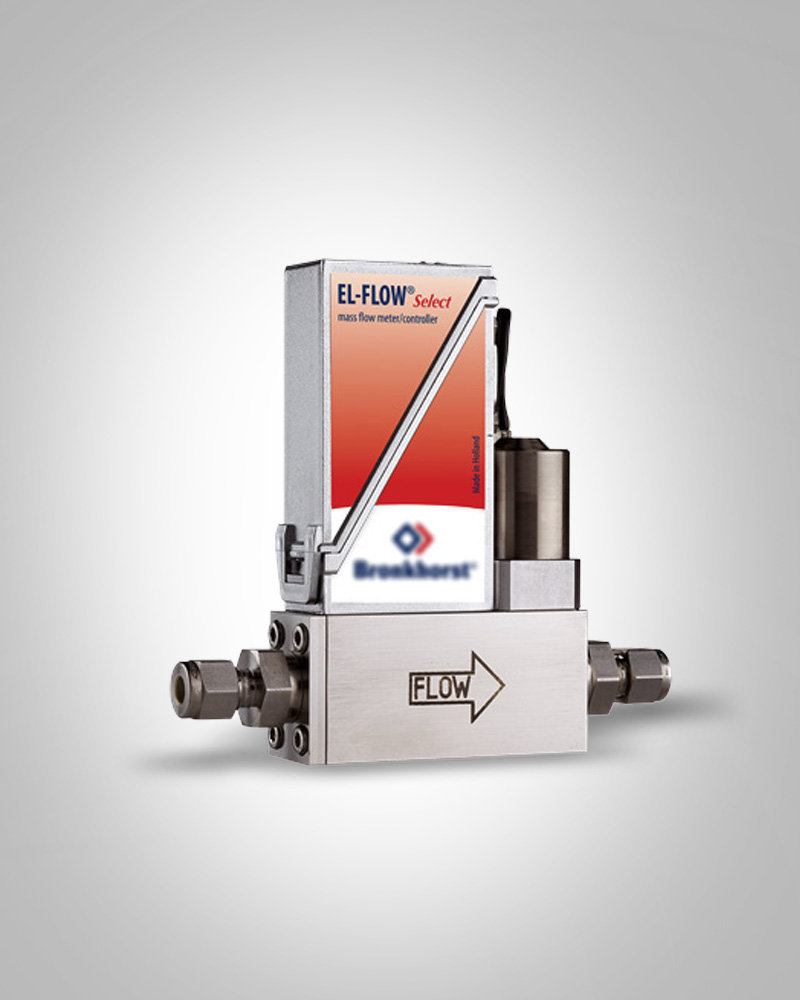

6. 6 路进气口

最多 6 路进气口,由高精度质量流量控制器灵活控制气体流速。

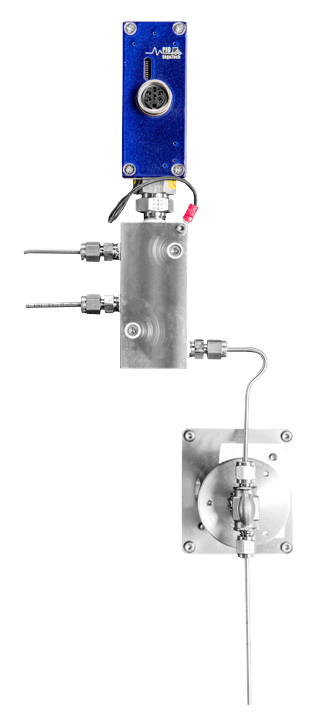

7. 专利气液和气液液分离器

可有效分离气液产物,死体积小于 1 cc,无积聚,连续输出液相(US PAT 7,895,891 B2)。

8.压力控制阀

专利压力控制阀,具有宽广的动态量程、高分辨率以及超低死体积等优势,可稳定控制压力。

  • 常压到 200bar
  • 0.1 bar 控制分辨率
  • 气体、液体等多相流

9. 自动六通阀

控制不同流径,如反应管旁通或上流/下流选择。

为什么选择 微型流动反应器(FR)?

安全性

FR 配置多层次安全功能,确保系统易于部署、操作安全。可根据需求配置自动截止阀、气体检测器等
其他安全功能。

警报和通知

  • 自定义警报值
  • 与实验室安全系统双向通信

冗余和隔离

  • 冗余热电偶,用于高温警报
  • 安全系统与 PC 相互独立,提供不间断的通信完整性

自动化响应

  • 意外状况下自动关闭
  • 对工艺区域进行冷却和通风到安全范围

机载触摸屏

在仪器上的触摸屏可方便查看和修改系统控制

软件

Process@ 软件和实验视图

  • PROCESS@ 是一款基于 LabVIEW 的用户友好型、可实时控制和采集数据的软件
  • 运行无需看管的完整工艺编程,允许实时调整工艺条件
  • 对工艺和控制变量进行监测和数据采集
  • 图表和数据可视化
  • 编程期间,所有控制和测量信号都完整保存在数据记录中
  • 轻松导出数据,方便进一步分析

设备选件

系统配置

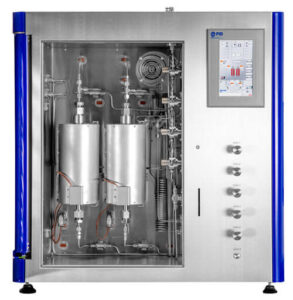

FR-200 在 FR-100 的功能基础上,配置一个独立控制的反应管。FR-200 有三种配置可选,满足各种复杂的反应需求,可模拟最精细的反应工艺过程。

  • 两个反应管串联,先后流过两个反应管后产物流向气液分离器

    两个反应管串联,从第一个反应管流向气液分离器后流向另一个反应管

    单个反应管处于流动状态(1 或 2)

    两个反应管均旁通

应用

费托合成

费托合成

液态碳氢化合物 &#03...

+
氨

合成/分解 哈伯 &#8...

+
甲醇合成

甲醇合成

以及高碳醇合成 二氧化碳...

+
催化重整

催化重整

蒸汽重整/干重整 将天然...

+
萨巴蒂尔工艺

萨巴蒂尔工艺

甲烷产物 萨巴蒂尔工艺中...

+
加氢与脱氢

加氢与脱氢

氢与其他化合物在催化剂存...

+

下载 《微型流动反应器设计 》样本

进一步了解我们针对工业催化反应的解决方案

性能

系统功能
FR-100 FR-200
反应管数量 1 2
自动高压气液分离器 1
可选:1
Duo/Twin: 1
Parallel: 2
反应管 800 ℃
SST 316
9.1 mmID
800°C
SST 316
9.1 mm ID
压力(bar) 标配:100
可选:200
标配:100
可选:200
气体进料 标配:3
可选:6
标配:Duo: 3; Twin/Parallel: 4
可选:6
自动反应管旁通 自动 自动
可选
FR-100 FR-200
高压气液液分离器 1 2
液体进料泵 2 个高压液体泵或注射器泵 2 个高压液体泵或注射器泵

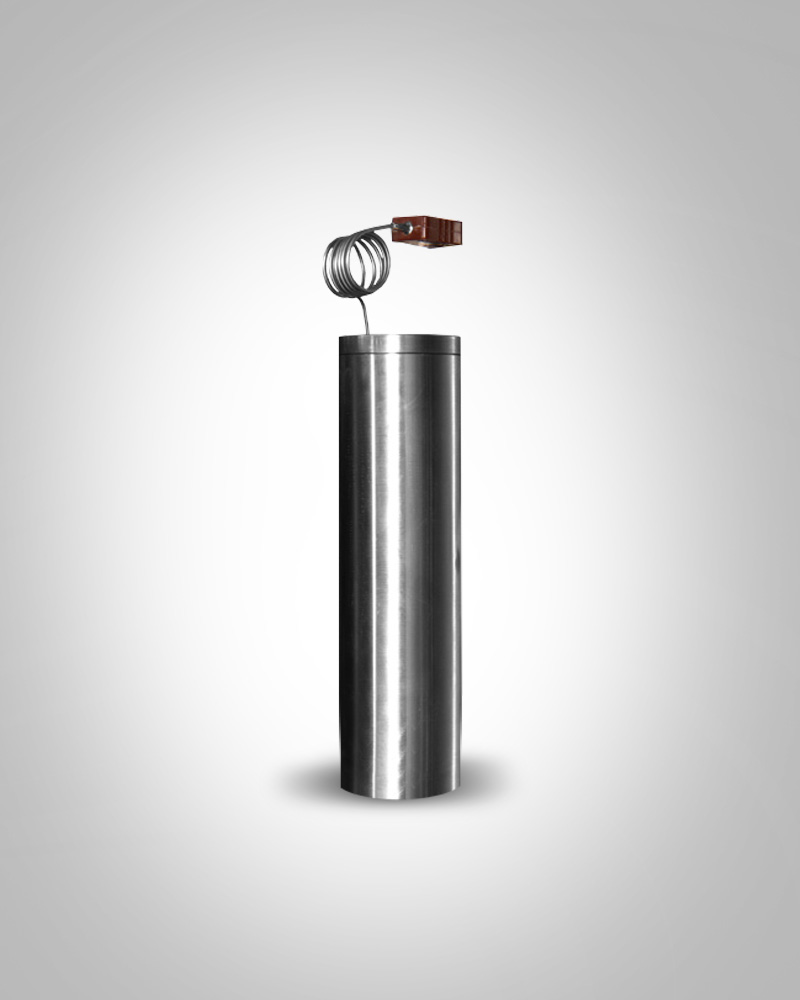

加热液体进料和泵头 2 2

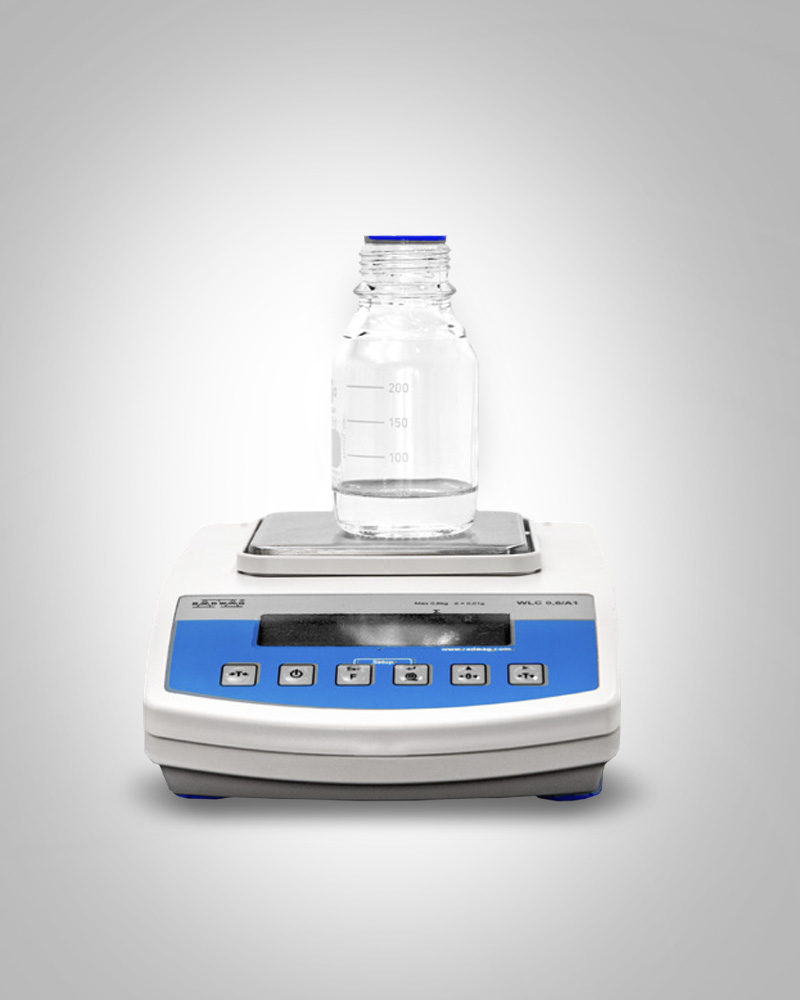

液体出口测量 2 2

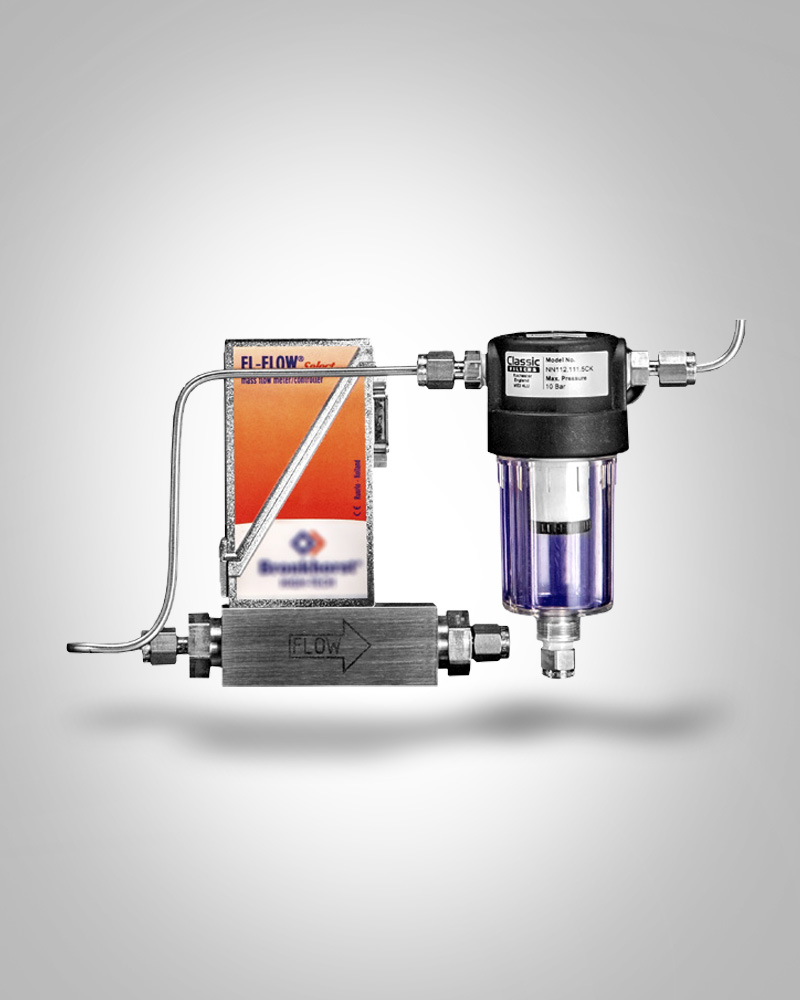

气体出口测量 1 2
气液分离器旁通阀 取决于配置
上流/下流选择阀 N/A
蜡阱 1 2
流化床反应器 1 1

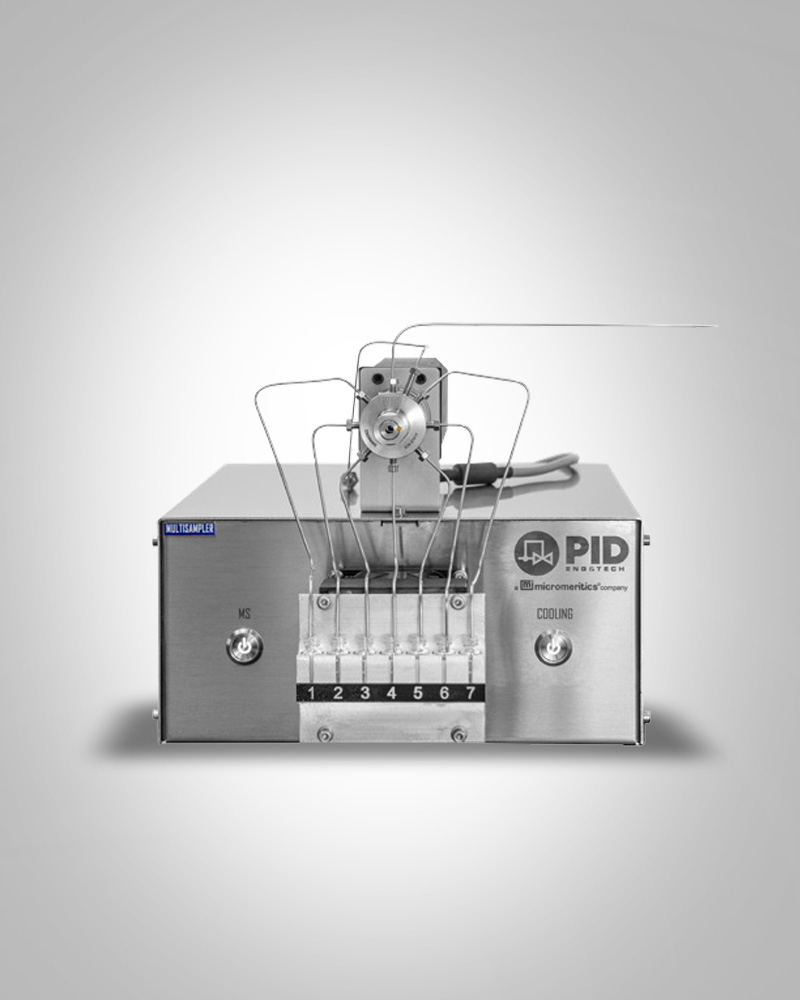

液体多样采集器 2 4
额外反应管 石英和特殊合金
5、13、17、23 mm 内径
石英和特殊合金
5、13、17、23 mm 内径

所提供的规格在发布时从现有文件中摘录有效。这些规格可能会更改,恕不另行通知,仅供一般参考。
